Montage des Geber/Gashebels

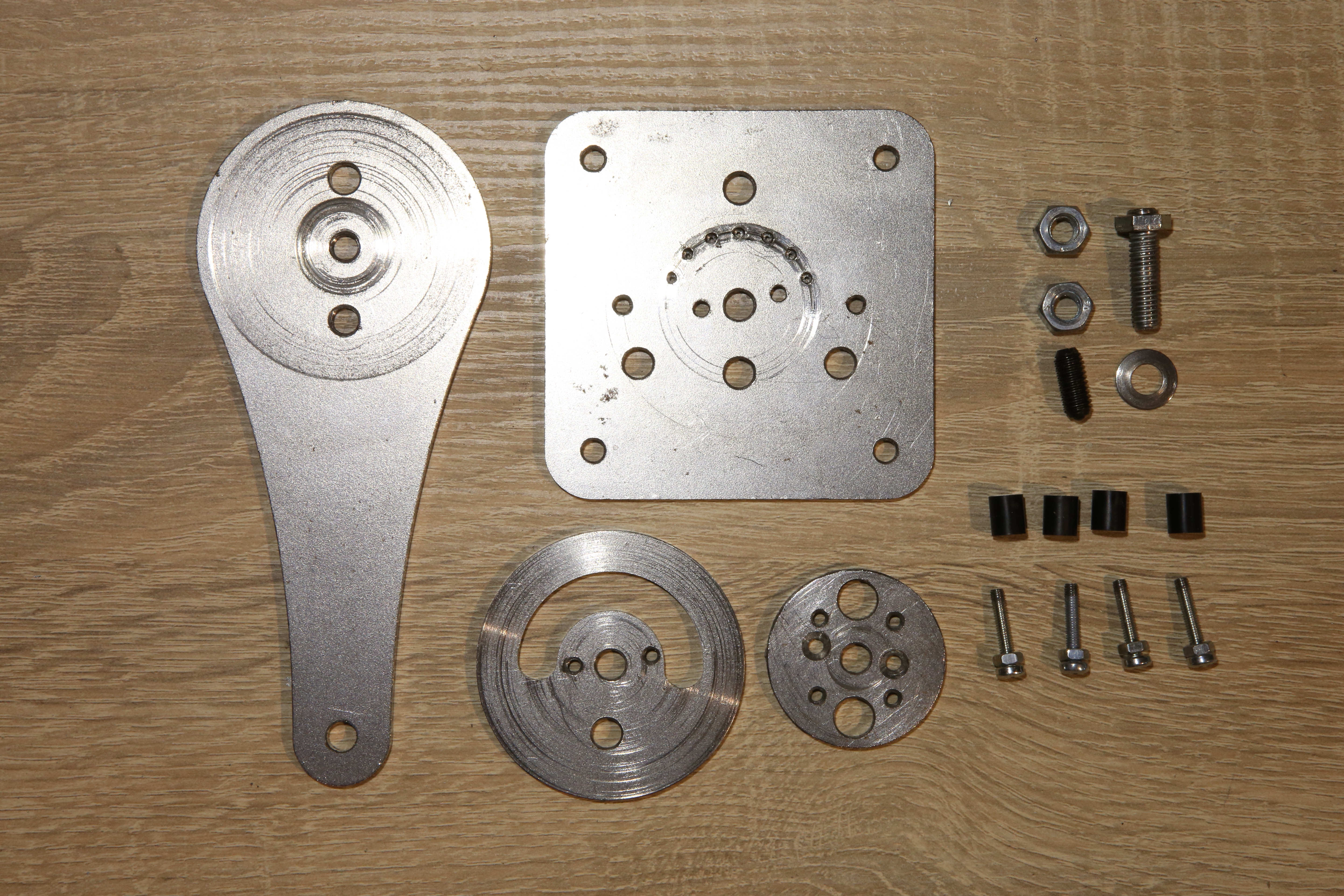

Die Blechteile

Der Geber/Gashebel besteht aus 3 mm Stahlblech, je nach Anspruch kann natürlich auch rostfreier Stahl genutzt werden.
Die Bearbeitung Schweissen / Gewindeschneiden ist dann etwas aufwendiger.

Zeichnungen

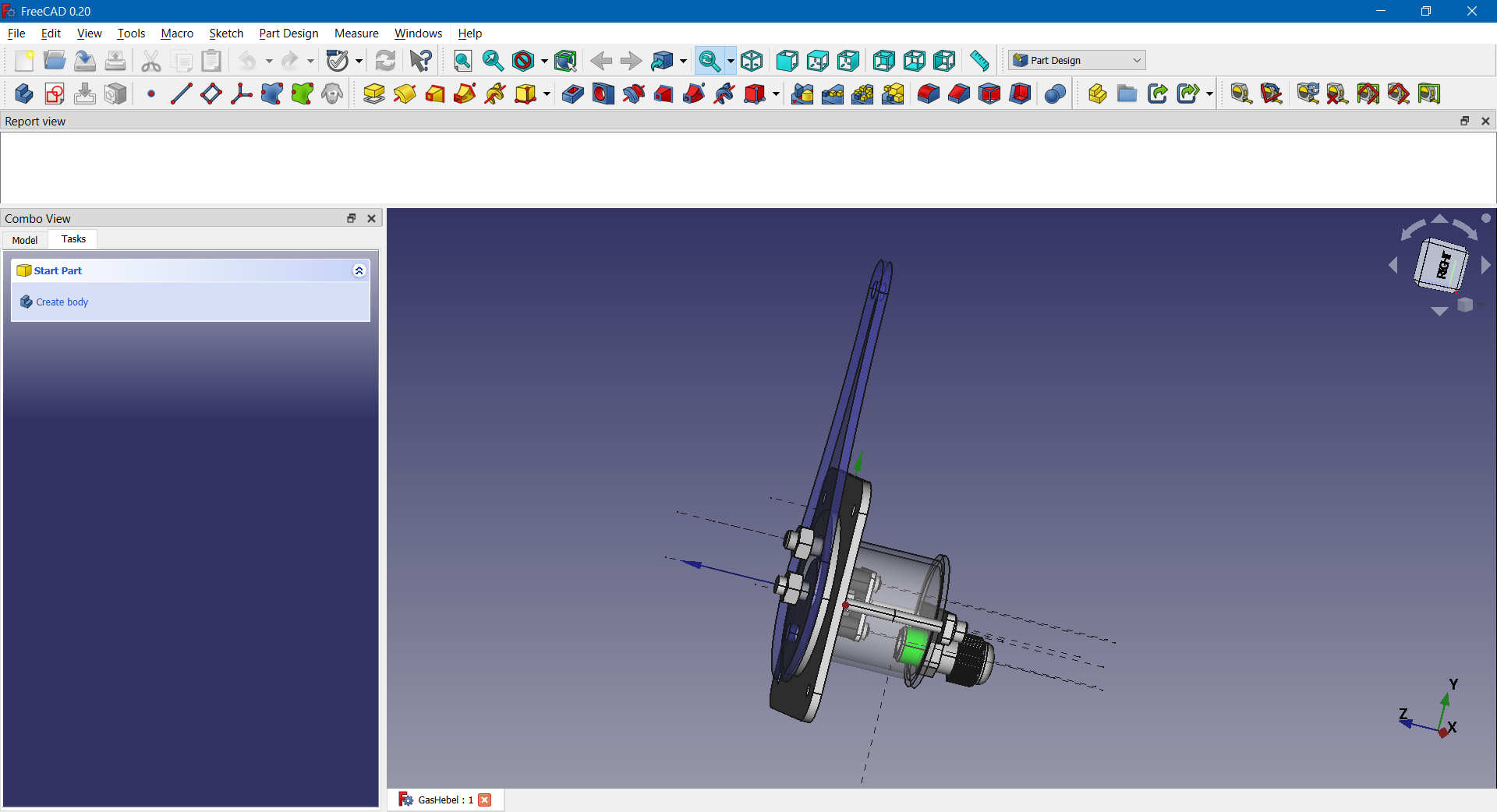

Die Konstruktionseichnungen und die Dateien für den Laserschneider befinden sich auf Github. Alle Dateien sind mit FreeCad erstellt, so das diese nach belieben angepasst werden können.

Schweissen

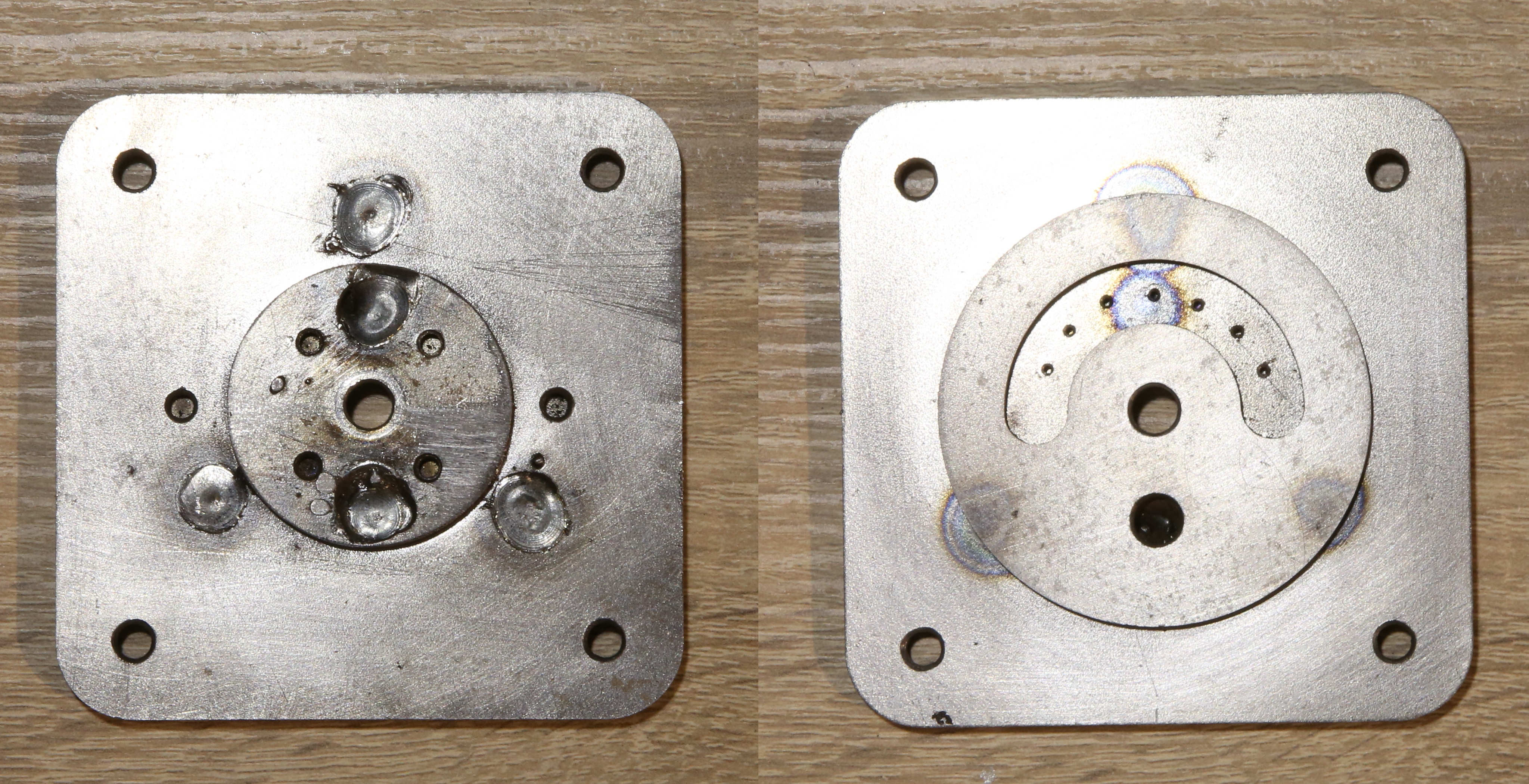

Die Montageplatte / Begrenzungsplatte und die Platte zur Sensorbefestigung werden durch fünf Schweisspunkte verbunden.

Magnetfeld Sensor

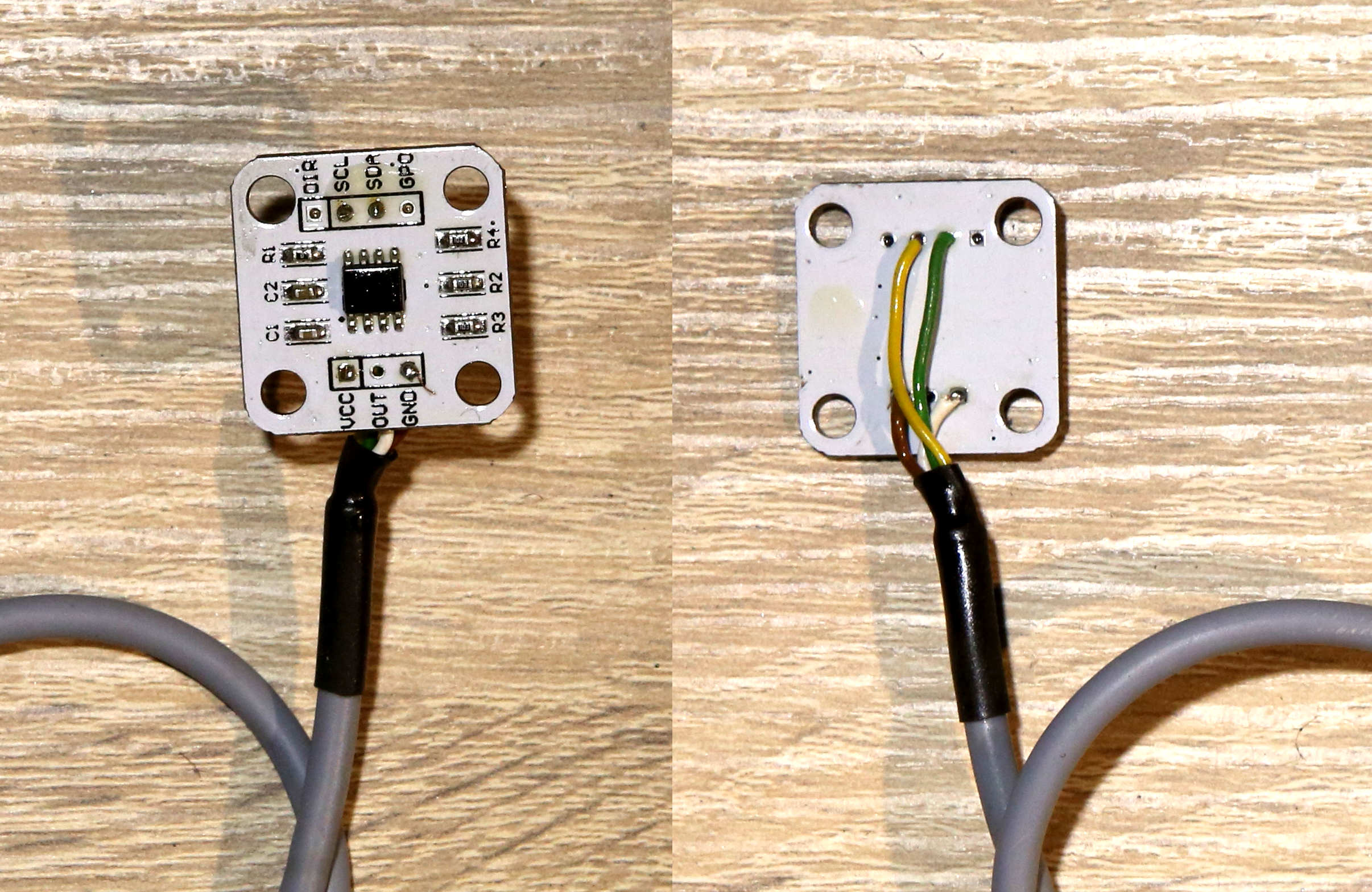

An den Sensor zur Erkennung der Hebelstellung (AS5600) wird ein vier adrige Steuerleitung
(LIYY 4 x 0,14mm²) angeschlossen. Die Steuerleitung versorgt den Sensor mit der Versorgungsspannung von 5V und stellt die Datenverbindung mit dem Mikrokontroller her. Die Leitungslänge sollte unter 1 m liegen.

Schutz vor Feuchtigkeit

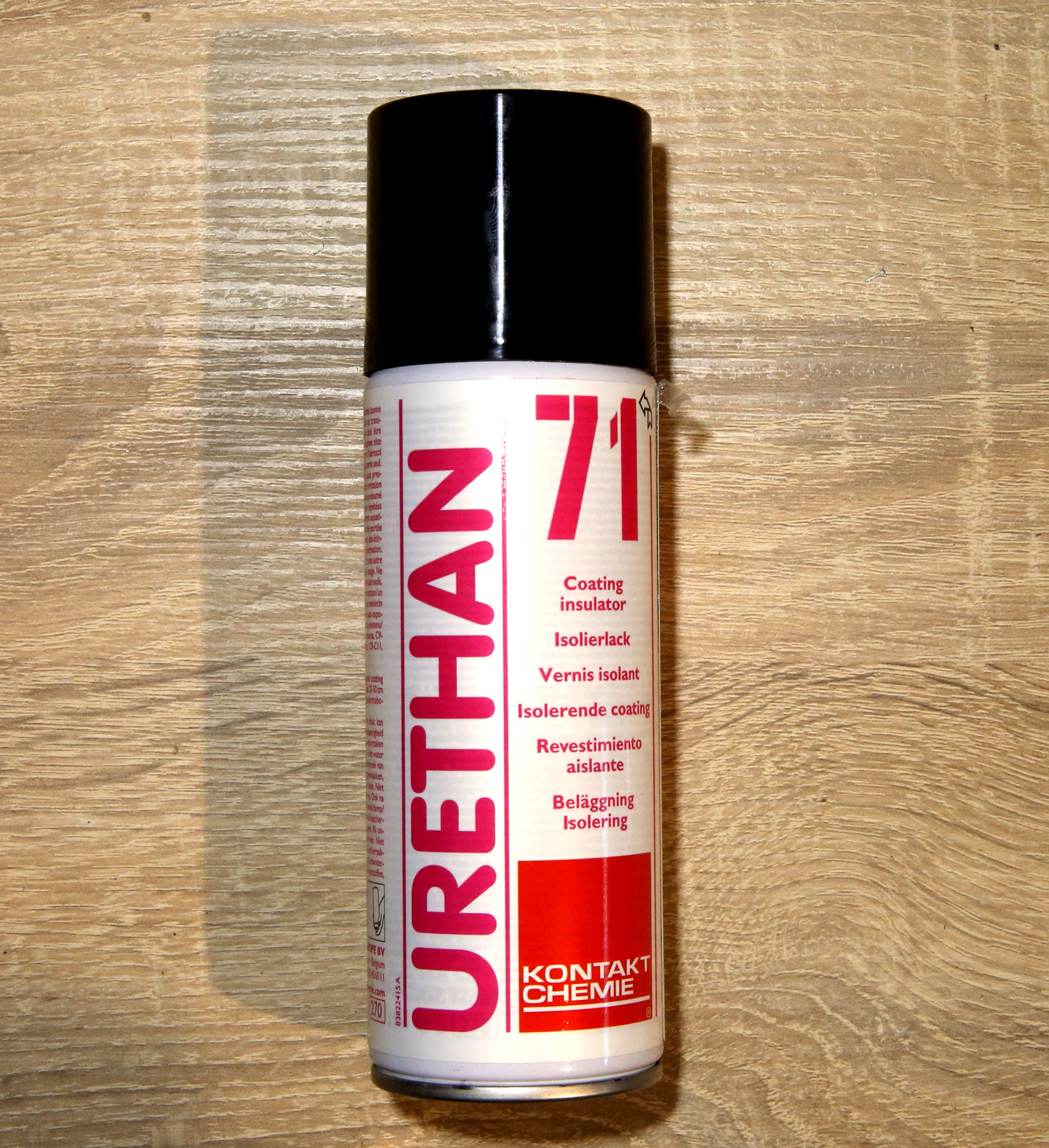

Nach dem die Steuerleitung an den Sensor angeschlosen wurde wird der Sensor mit einem Schutzlack vor Feuchtigkeit geschützt. Zum Einsatz kommt ein Polyurethan Lack.

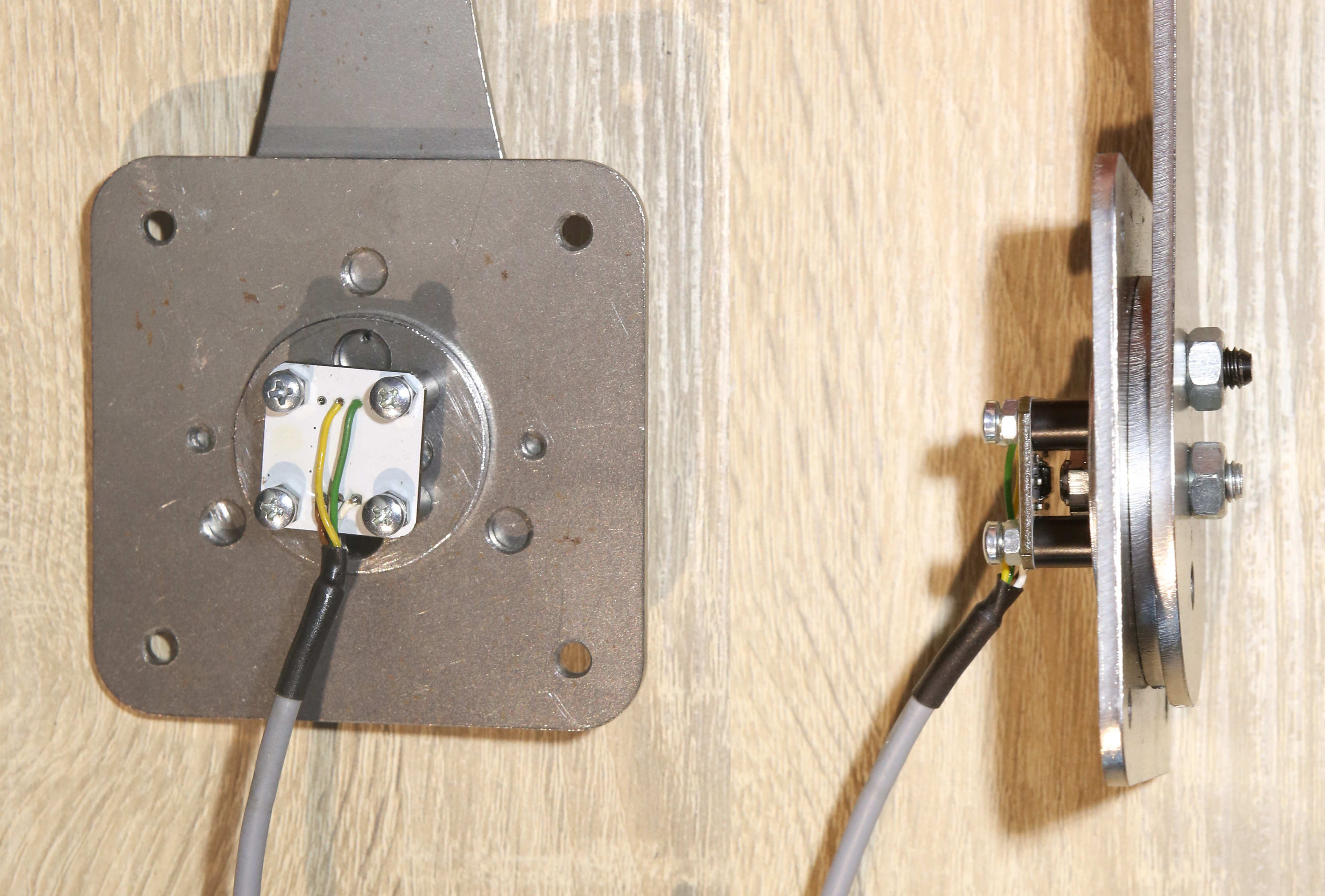

Der Sensor Montage

Der Sensor wird mit vier Schrauben und Abstandshaltern befestigt.
Der Abstand sollte zwischen 1mm und 3mm liegen.

Kabel Zugentlastung

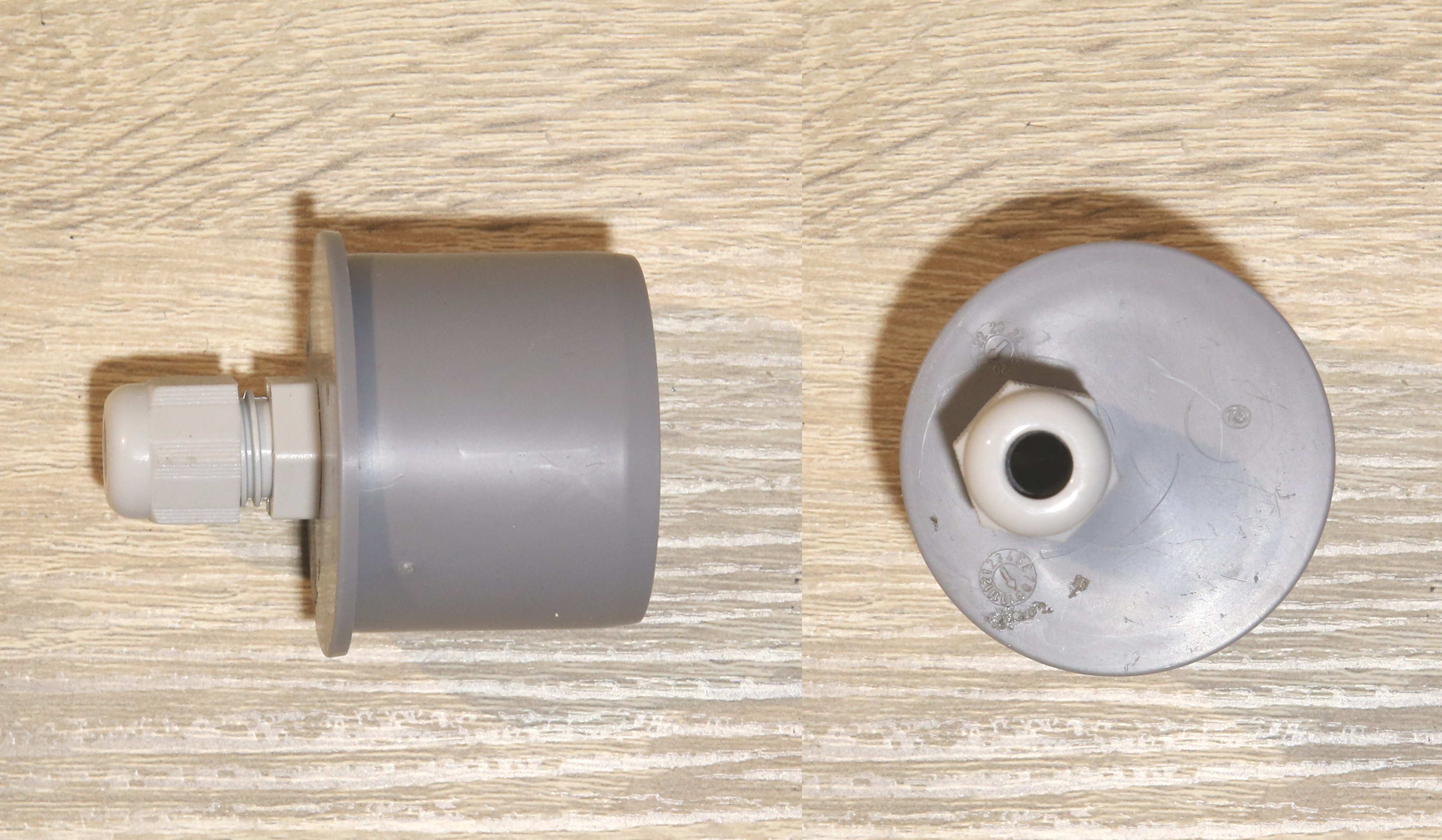

Zur Zugentlastung wird eine 40mm HT Muffe eine M12 Kabelverschraubung angebracht.

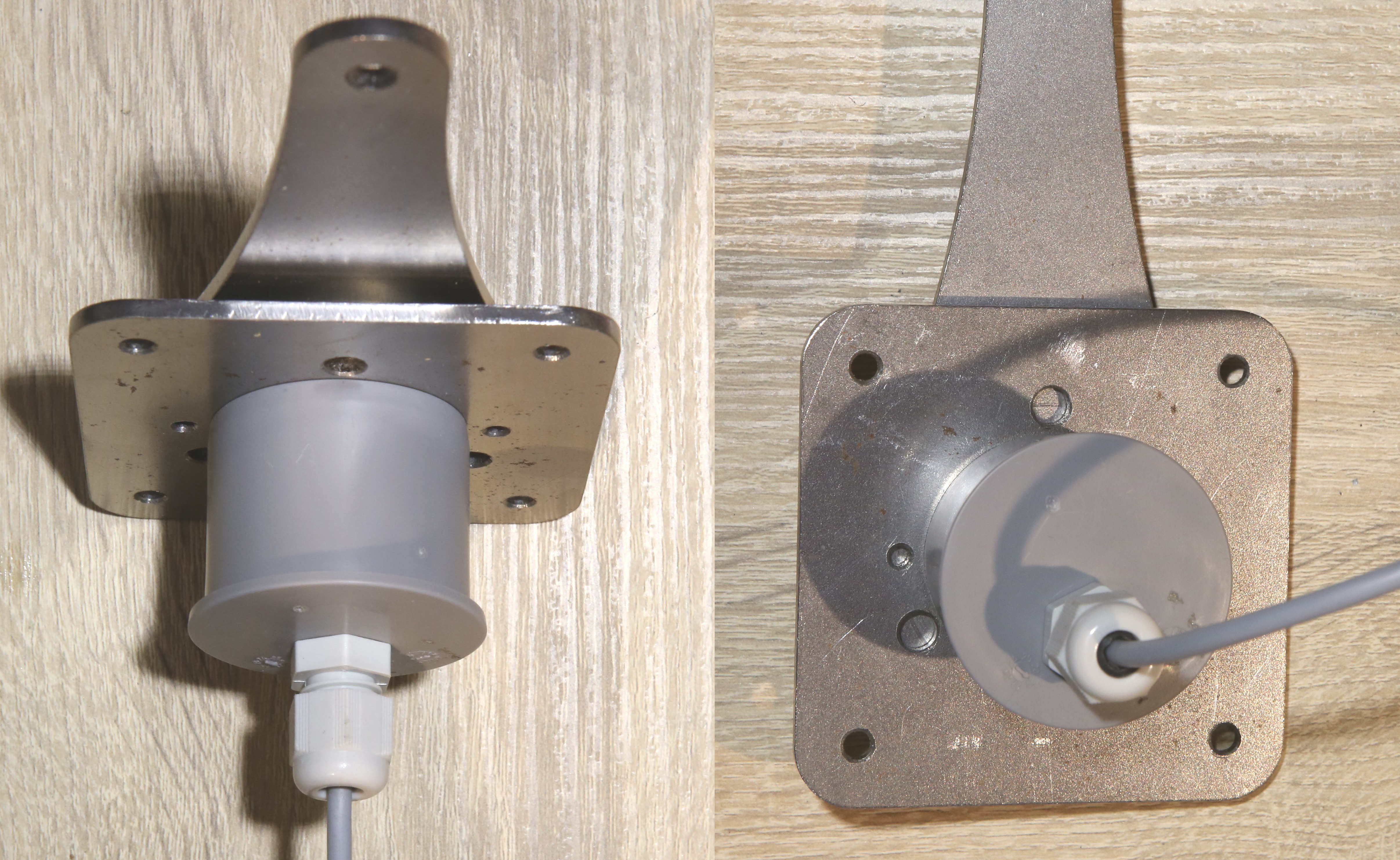

Der fertig Montierte Geber

Das offene Kabelende kann jetzt mit einem wasserdichten Stecker versehen werden oder direkt mit dem Mikrokontroller verbunden werden.
