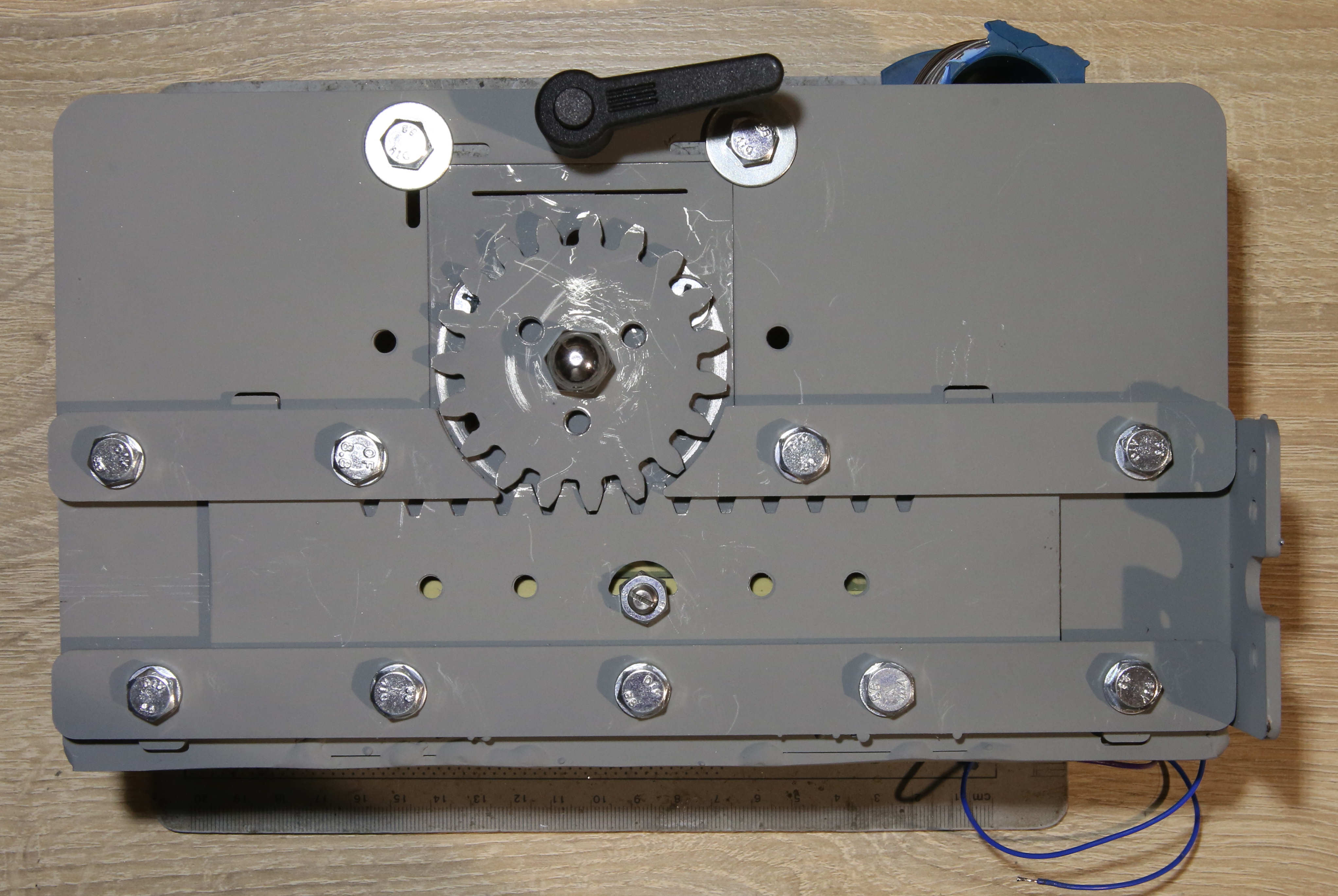

Montage des Aktors

Die Blechteile

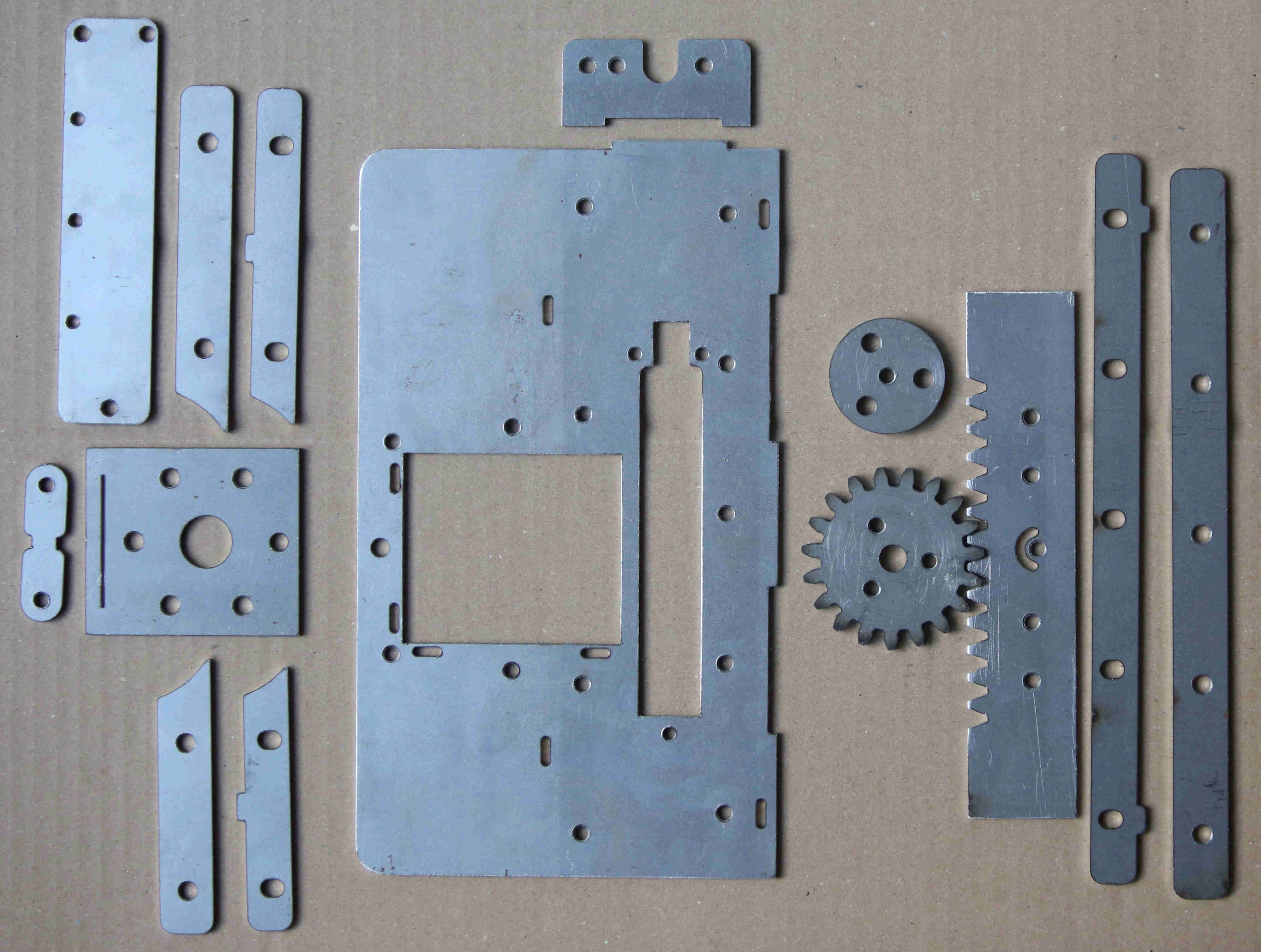

Der Aktor besteht aus 3 und 5mm Stahlblech, je nach Anspruch kann natürlich auch rostfreier Stahl genutzt werden. Die Bearbeitung Schweissen/Konusreiben/Gewindeschneiden ist dann etwas aufwendiger.

Zeichnungen

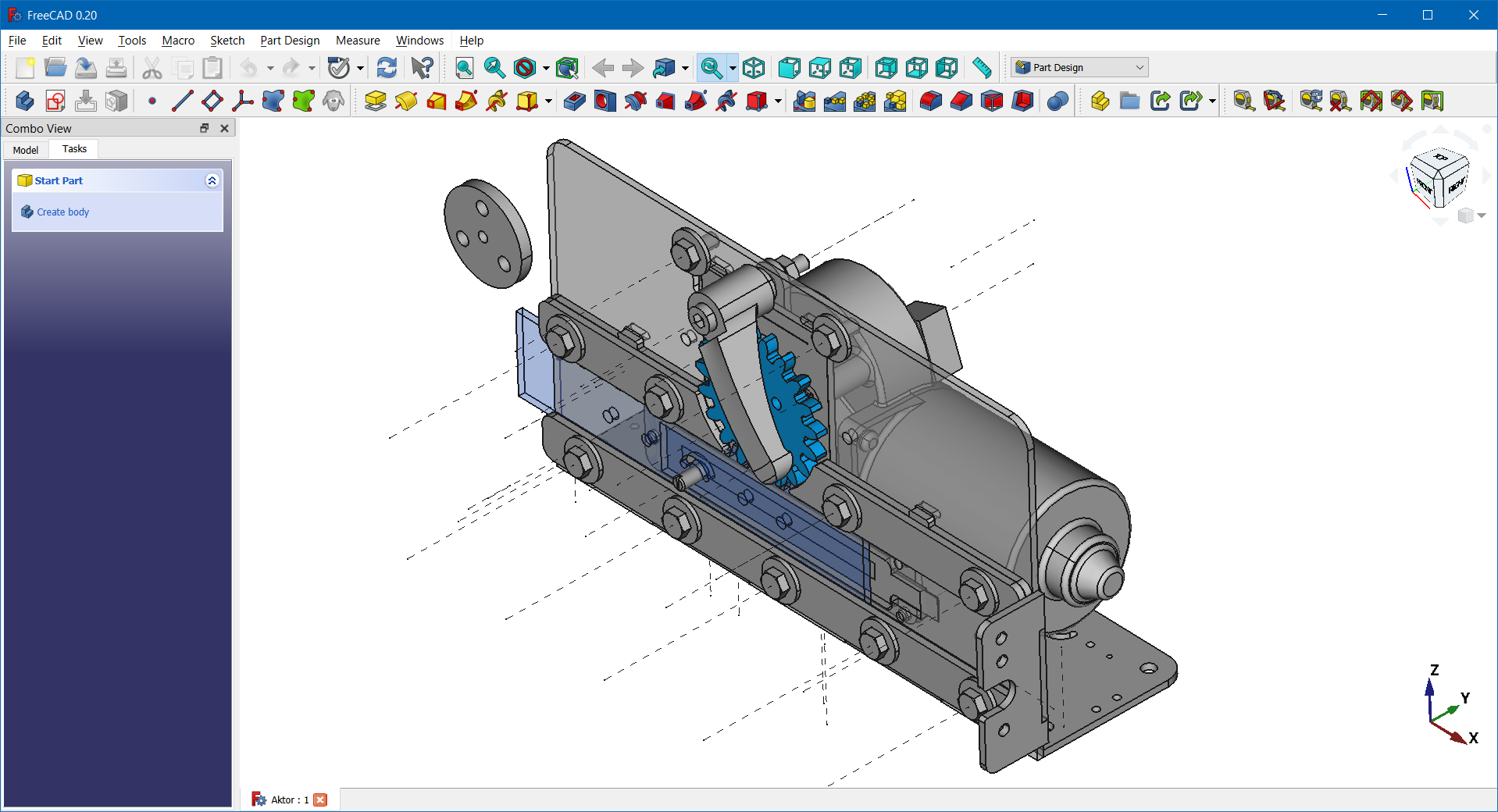

Die Konstruktionseichnungen und die Dateien für den Laserschneider befinden sich auf Github. Alle Dateien sind mit FreeCad erstellt, so das diese nach belieben angepasst werden können.

Konus reiben

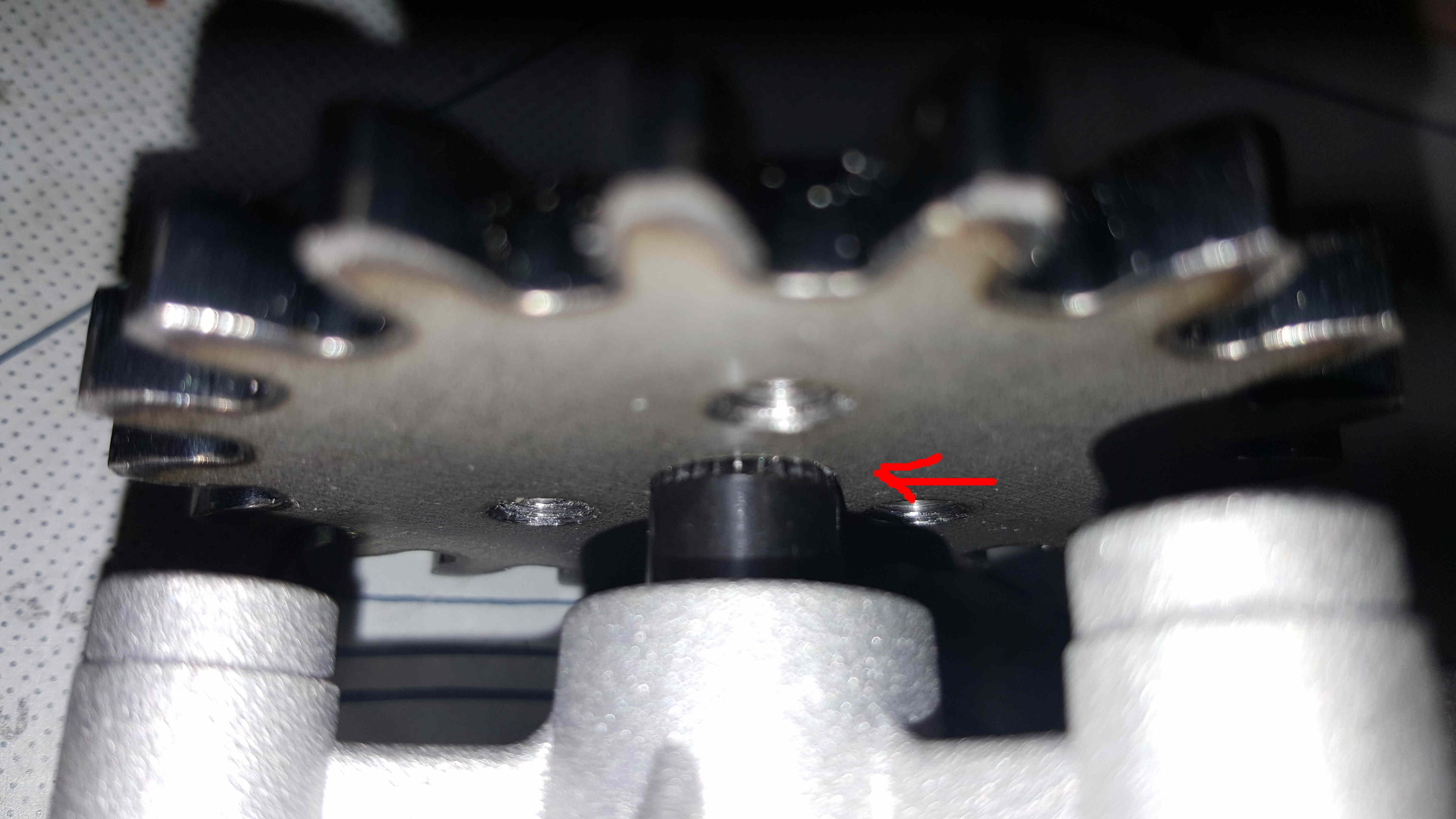

Das Zahnrad muss mit einer Kegelreibahle aufgerieben werden. Dabei sollte man sich langsam an die richtige Grösse herantasten. Es ist besser zu wenig aufzureiben. Vom der Konischen Achse des Scheibenwischermotor sollte ca. 1mm zu sehen sein wenn das Zahnrad aufgesteckt ist.
Siehe Video

Kegelsenken, für die Senkkopfschrauben

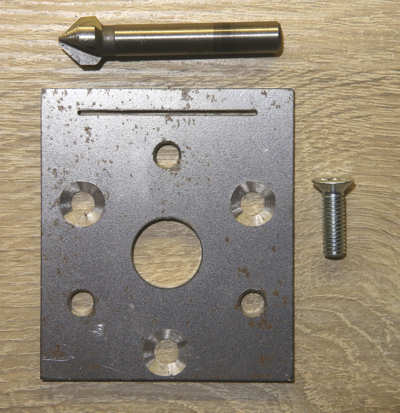

Mit einem Kegelsenker müssen drei Bohrungen der Motoradapterplatte für die M6 Senkkopfschrauben gesenkt werden.

Schweissen

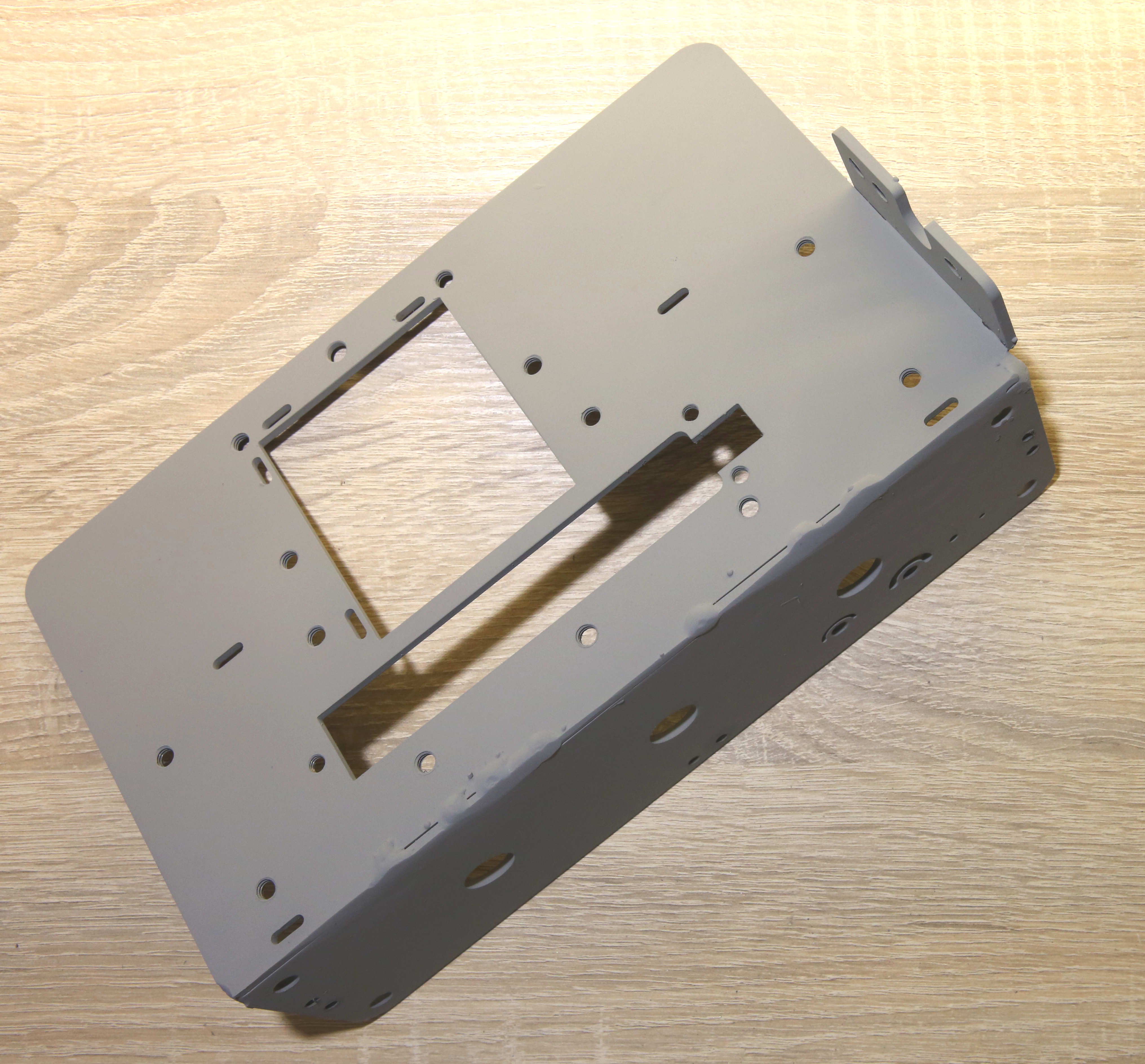

Nachdem alle Teile vorbereitet wurden werden die drei Teile verschweisst. Die Konstruktion wurd mit Zinkspray vor Korrosion geschützt.

Scheibenwischermotor

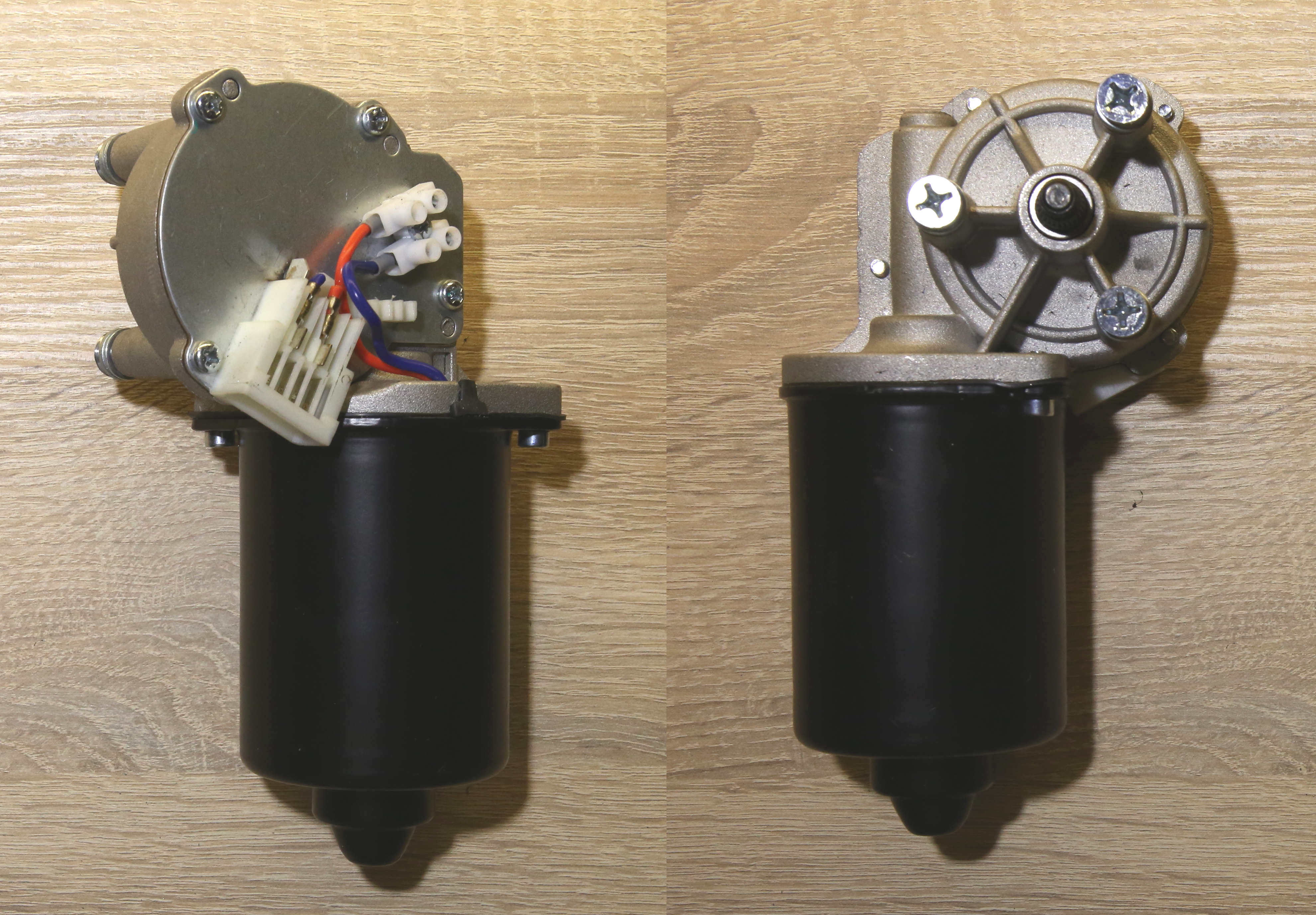

Zum Antrieb wird ein Scheibenwischermotor verwendet. Der Motor muss Massefrei sein. Das heisst das keine der beiden Versorgungsleitunegn durchgang haben darf.

Montage

Für die Endmontage werden folgende Teile benötigt:

9 Distanzscheiben 6mm mal 0,5mm oder Blechstreifen
21 normale Unterlegscheiben M6
2 Karosseriescheiben M6
11 Schrauben M6 mal 12mm
2 Schrauben M5 mal 6mm
3 Senkkopfschrauben M6 mal 12
1 Scheibenwischermotor Golf3
1 Hebel zur Notentriegelung M6 mal 20
1 Druckstück/Wiper
1 Folienpotentiometer
1 Vollbrücke BTS7960B
